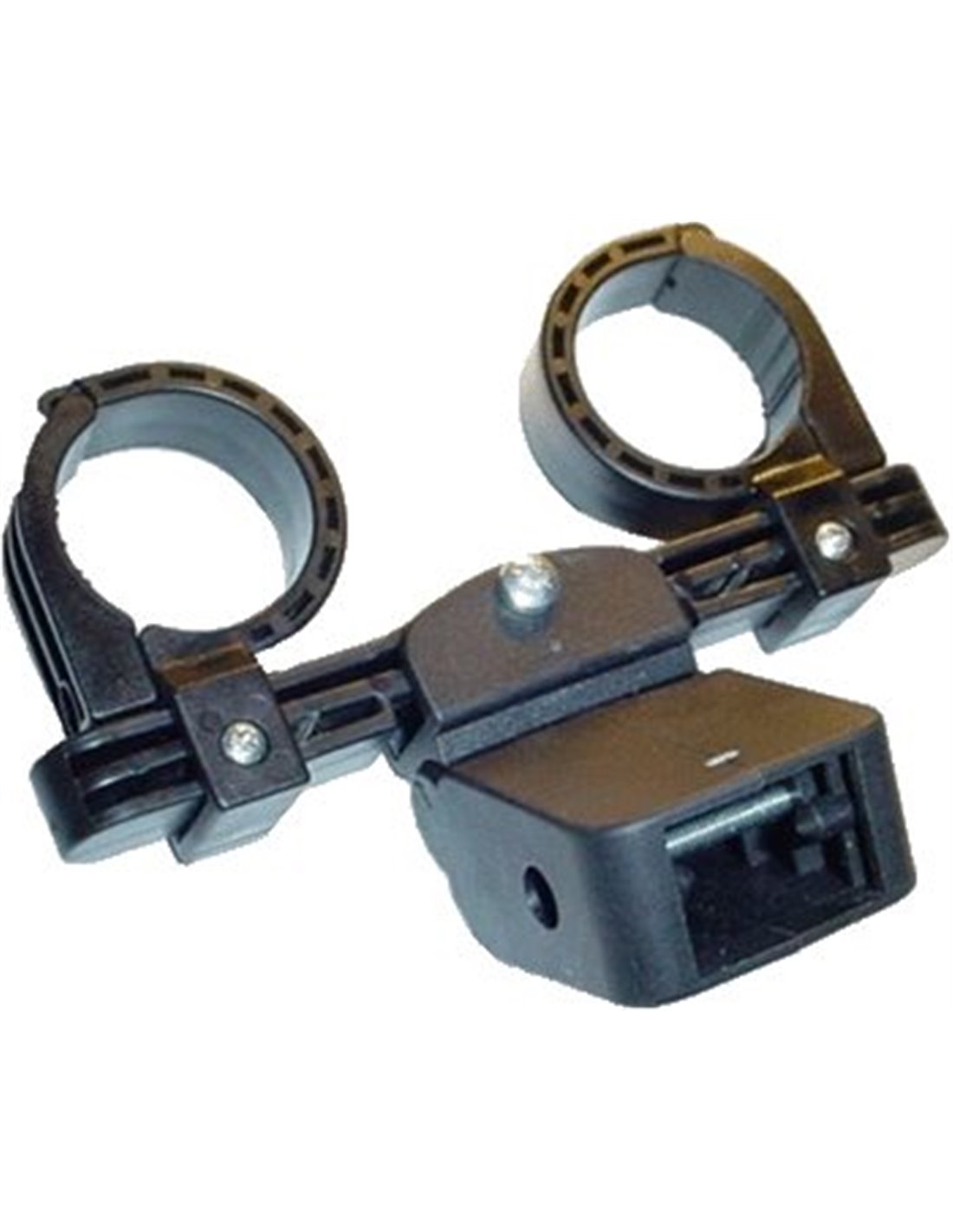

Schotel Triax Flexiblock ideaal voor Duo LNB Astra 1 en 3

Triax Schotel Flexiblock ideaal voor losse LNB's o.a. Astra 1 en 3

Ontvangst van twee satellieten.
Met behulp van de TRIAX Flexiblock feedholder voor twee LNB's, signalen van aangrenzende satelliet posities kunnen worden ontvangen met behulp van slechts een schotel.

Een voorbeeld is de ontvangst van Astra en Eutelsat / Hotbird.
Omdat de signalen van de satellieten worden weerspiegeld in de schotel, twee LNB's moet worden geplaatst tegenover de posities van de satellieten in de lucht - zie fig. 1.
De Flexiblock kan worden aangepast voor de satelliet-afstanden 3 tot 10 graden.

MONTAGE EN SET-UP
Montage van de Flexiblock is weergegeven op Fig. 2.
De twee LNB houders worden op de arm geschoven van elke zijde en geplaatst op de schalen A en B volgens de waarden uit tabel 1 (voor TD78), tabel 2 (voor TD88) of uit tabel 3 (voor TD110).

De houders zijn dan beveiligd met twee zelftappende schroeven - zie fig. 3.
Kantelen van de arm is gedaan met behulp van schaal C met waarden gevonden in de tabel - zie fig. 4 en 5 - de positie ook beveiligd met een zelftapper.
Ten slotte worden geplaatst met de plastic houders rond het midden van de feedhorn "de LNB's nek".
- En nu vastdraaien met twee schroeven.

AANPASSINGEN
Aanvankelijk Flexiblock moet worden ingesteld (schaal A, B en C) van de tafel en waarden met behulp van de dichtstbijzijnde grote stad.
Dan is een programma wordt geselecteerd op de satelliet-ontvanger, die afkomstig is uit een van de satelliet posities.

De volledige schotel is nu aangepast voor de best mogelijke opvang en vervolgens vergrendeld worden in dit azimuth / elevatie positie.

Een programma is nu geselecteerd uit de andere positie van de satelliet - met de juiste set-up van de Flexiblock dit nu zal perfect worden ontvangen.

Als een fine-tuning nodig is, kan dit worden gedaan door kleine veranderingen in een schaal, B of C.
