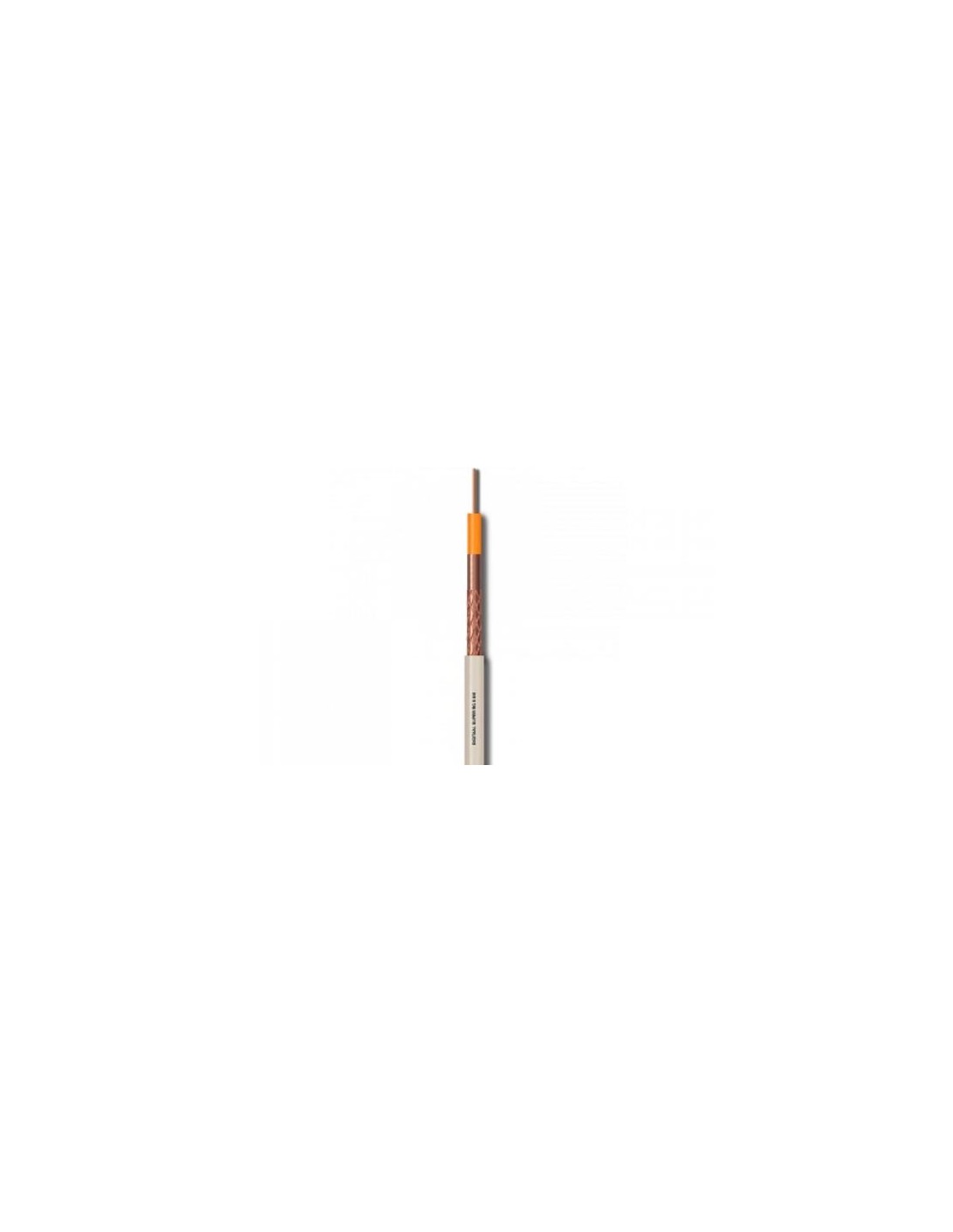

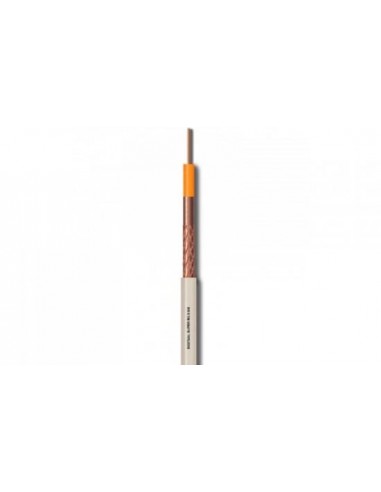

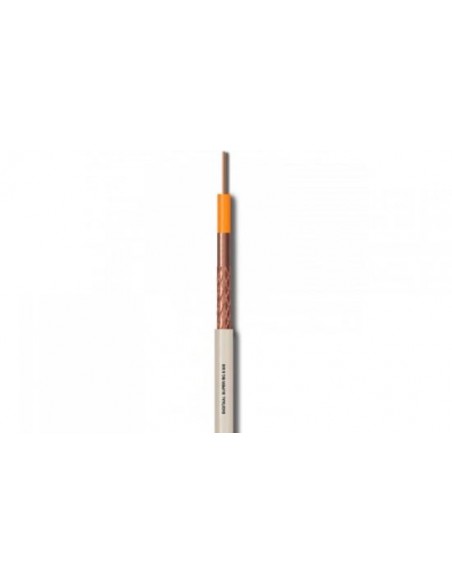

Coax kabel satelliet S-Digitaal Super RG6 U6

S-Digitaal Super RG6 U6 100 m  Made in Europe

FYSISCHE SCHUIM


Frequency     Chemical foaming   Physical foaming
400 MHz        16,1 dB/100m           12,9 dB/100m
800 MHz        27,7 dB/100m           18,8 dB/100m
1000 MHz      31,3 dB/100m           21,2 dB/100m
1750 MHz      29,0 dB/100m           27.5 dB/100m
2150 MHz      29,7 dB/100m           30.5 dB/100m
2400 MHz      34,8 dB/100m           32.5 dB/100m

Wat is fysische schuim technologie?
Tijdens de productie van isolatiestikstof wordt het gas ingespoten in
het PE materiaal met een speciale machine. Het schuimen, welke door deze technologie wordt verstrekt, wordt FYSISCHE
SCHUIM genoemd (Gas ingespoten Schuim). Deze technologie wordt ook wel Skin-Schuim-Skin genoemd en is uit drie verschillende lagen samengesteld.

Binnen Laag:
Deze laag is samengesteld uit een bepaalde lijmmateriaal en wordt direct toegepast op de binnenleiderkoper. De dikte van deze laag is 0.05 µm. Op deze manier wordt de tweede verstrekt om strak te plakken op de binnenleider.  Deze laag verbetert de elektrische eigenschappen van de isolatie.

Schuim Laag:
De dikte van deze laag is afhankelijk van het type van de kabel. Deze laag is samengesteld uit PE materiaal mengsel dat wordt geschuimd door het Gas van de Stikstof in te spuiten. Hier laten de waarde en de homogeniteit van het schuim direct de elektrische eigenschappen zien van de kabel.

Buiten Laag:
Deze laag is samengesteld uit PE materiaal. De dikte van deze laag is 0,07 µm. Deze laag behandelt volledig de Laag van het Schuim en beschermt de waarde van het Schuim en beschermt ook de kabel tegen vochtigheid. Door deze laag verliest de kabel zijn elektrische eigenschappen lange jaren niet.

Wat is het voordeel van Fysisch Geschuimde kabel?

-  Kabel wordt niet beïnvloed door vochtigheid
-  Kabel is meer flexibel
-  Kabel wordt gemakkelijker gelegd
-  Kabel wordt niet beïnvloed door water
-  Kabel behoudt zijn elektrische eigenschappen gedurende lange jaren
-  De vermindering van de kabel is stabieler in hoge frequenties
-  Garantietermijn van de kabel is 15 jaar vanaf productie datum

Onderstaande is de vergelijking van de verminderingen van RG 6 type coaxiale kabel, geproduceerd door chemisch te schuimen volgens de oude technologie en door fysiek te schuimen volgens de meest recente technologie, in dezelfde frequentiewaaiers

STRUCTURELE EIGENSCHAPPEN
Type                                                   SAB RG 6 U/6 PHY
Binnen leider                                       1.02 mm Ontharde koper
Isolatie                                               Stikstof ingespoten PE
Buiten Diameter van de Isolatie            4.8 mm ± 0.15 mm
Buiten leider                                       CU-PET Folie+Braid
Folie                                                   Dikte 23 µm, Breedte 18 mm
Braid                                                  16 x 4 x 0.12 x mm Cu
Covering Waarde                                 %45
Diameter van de Buitenscherm             5.34 mm ± 0.2 mm
Jasje                                                  PVC Groen en Wit
Buiten Diameter                                  6.8 mm ± 0.2 mm
Min. Muur Dikte                                   0.50 mm
Nom. Muur Dikte                                 0.65 mm
Min. Buigende Straal                           35 mm
Gewicht                                             48.0 g/m

ELECTRISCHE EIGENSCHAPPEN

75 ± 3 Ohm
˛51.1 Ohm/km
˛23.0 Ohm/km
˛28.1 Ohm/km
54 ± 2pF/m
%84
